Mapas Mentais de Geologia para o 10° e 11° Ano

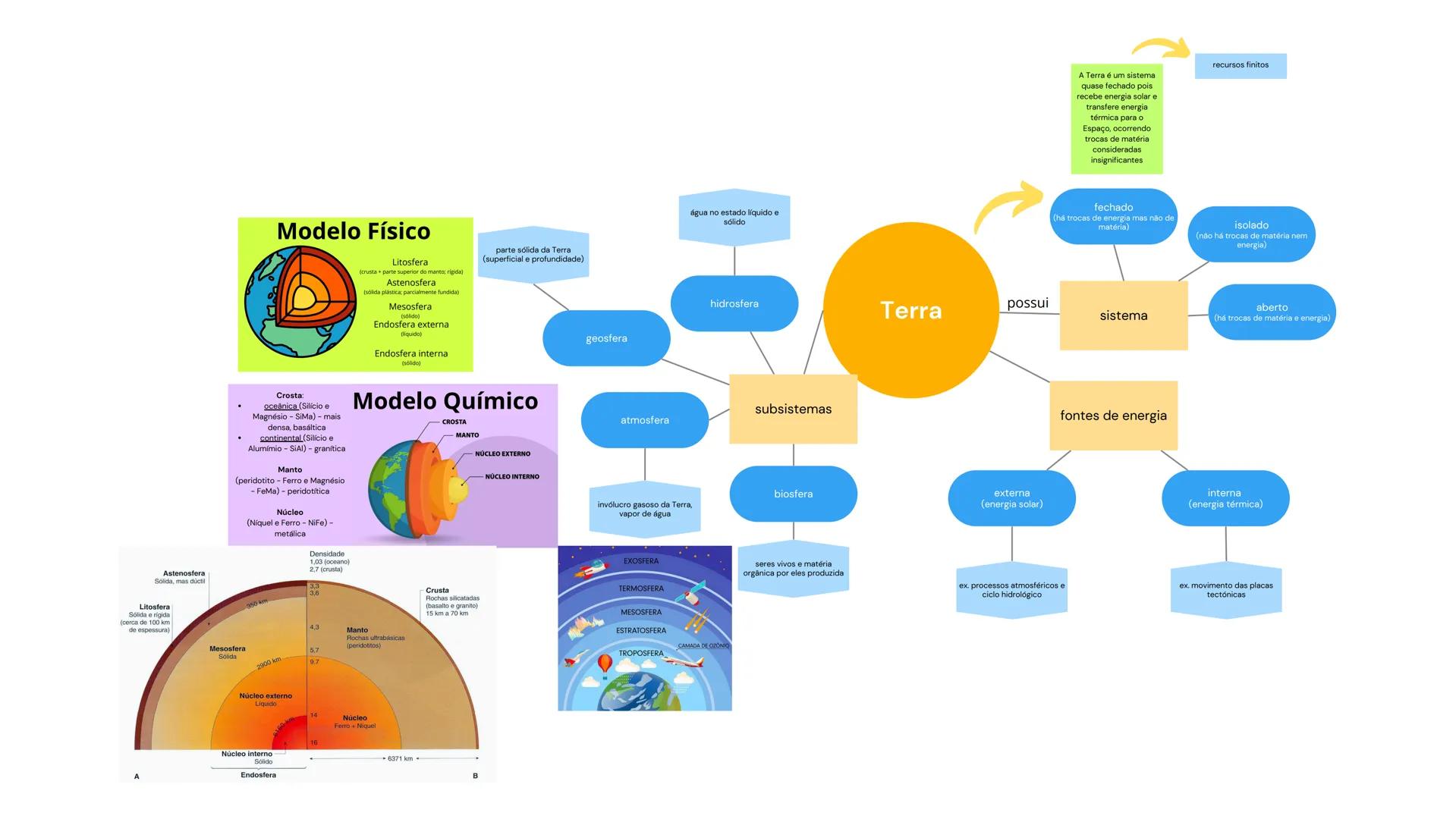

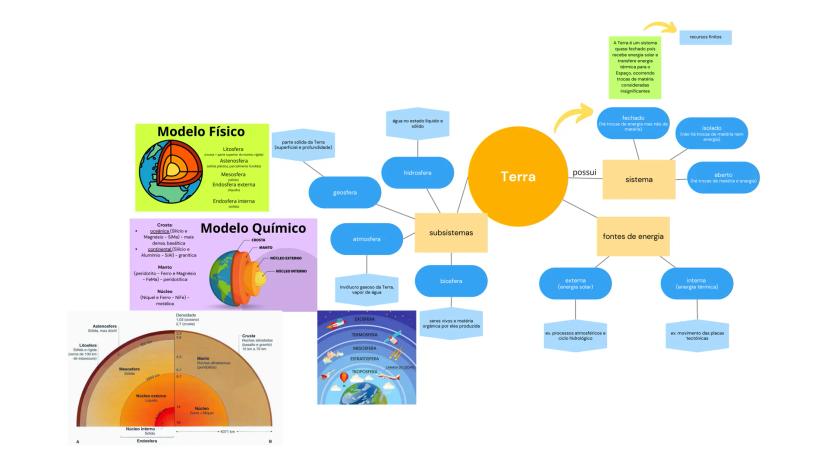

Estrutura da Terra e seus Modelos

A Terra pode ser descrita através de dois modelos principais que nos ajudam a entender sua estrutura interna: o modelo físico e o modelo químico.

No modelo físico, a Terra é dividida com base nas propriedades físicas dos materiais. Começa com a litosfera (a camada rígida superficial), seguida pela astenosfera (parcialmente fundida e plástica), depois a mesosfera (sólida), a endosfera externa (líquida) e finalmente a endosfera interna (sólida no centro).

O modelo químico organiza a Terra de acordo com sua composição. Temos a crosta (dividida em oceânica e continental), o manto, o núcleo externo e o núcleo interno. A crosta oceânica é formada principalmente por silício e magnésio (SiMa), enquanto a continental contém silício e alumínio (SiAl). Já o manto é rico em ferro e magnésio, e o núcleo é composto principalmente por ferro e níquel.

💡 Uma forma fácil de lembrar: enquanto o modelo físico foca no estado da matéria (sólido, líquido, etc.), o modelo químico foca na composição dos materiais.

A Terra é considerada um sistema quase fechado, pois recebe energia solar e transfere energia térmica para o espaço, mas as trocas de matéria são praticamente insignificantes. Possui diversos subsistemas em constante interação: geosfera, hidrosfera, atmosfera e biosfera.

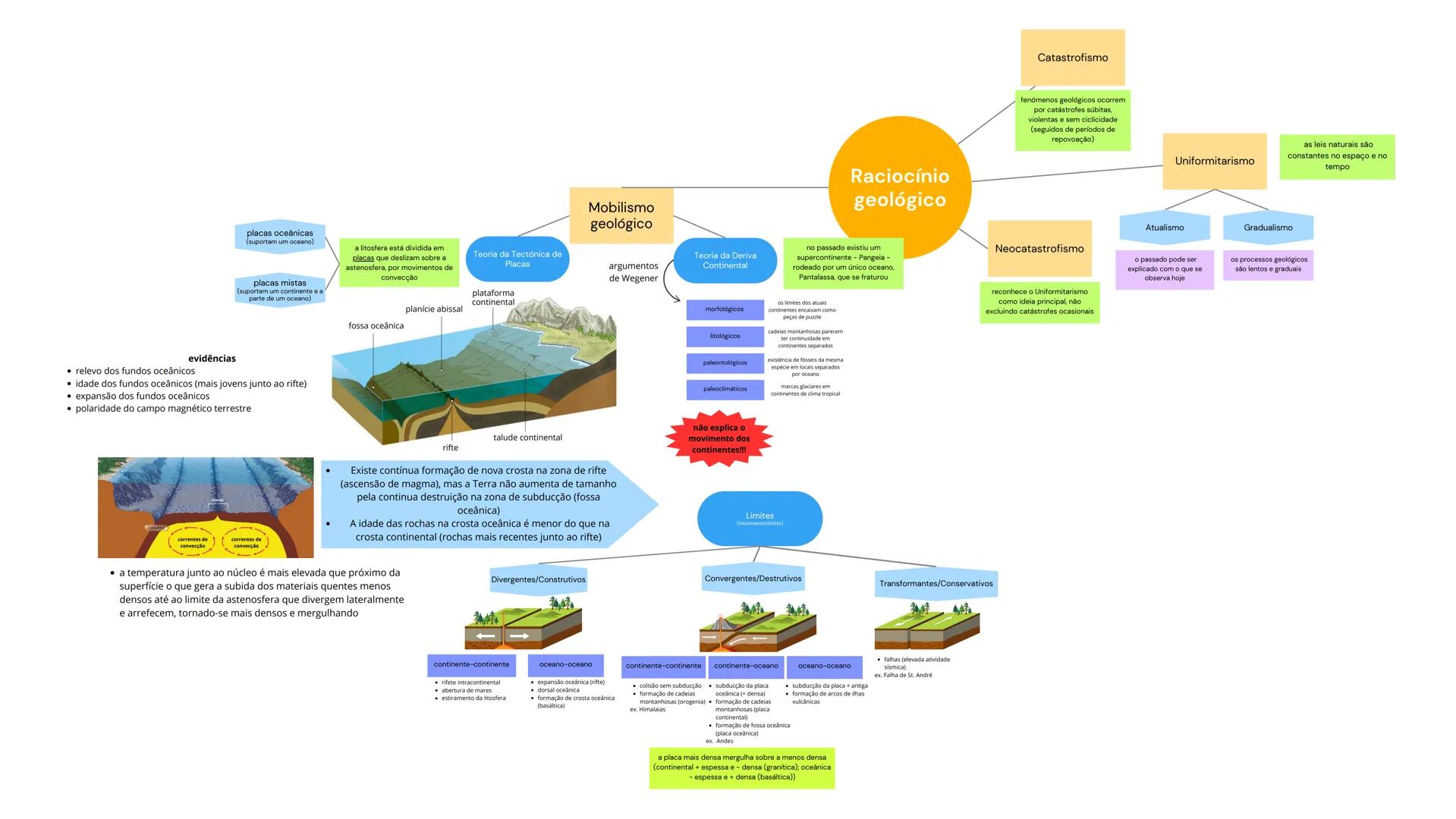

Tectónica de Placas e Movimentos da Terra

A teoria da Tectónica de Placas explica como a litosfera está dividida em placas que deslizam sobre a astenosfera. Este movimento é impulsionado pelas correntes de convecção no manto.

Esta teoria moderna evoluiu a partir da Teoria da Deriva Continental de Wegener, que propôs a existência de um supercontinente chamado Pangeia rodeado por um oceano único, o Pantalassa. Wegener apresentou quatro tipos de evidências principais:

• Morfológicas: os contornos dos continentes encaixam-se como peças de puzzle
• Litológicas: formações rochosas semelhantes em continentes separados
• Paleontológicas: fósseis idênticos encontrados em continentes distantes
• Paleoclimáticas: marcas glaciares em regiões atualmente tropicais

As placas tectónicas podem ser oceânicas (suportando oceanos), continentais ou mistas. Nos limites entre elas ocorrem importantes processos geológicos, classificados como:

• Divergentes/Construtivos: onde as placas se afastam, como nas dorsais oceânicas
• Convergentes/Destrutivos: onde ocorre colisão entre placas
• Transformantes/Conservativos: onde as placas deslizam lateralmente

🌋 Pensa nisto: enquanto nos limites divergentes nasce nova crosta, nos convergentes a crosta é "reciclada" através do processo de subducção, mantendo o tamanho da Terra constante!

No estudo da geologia, evoluímos do Catastrofismo (fenómenos geológicos súbitos) para o Uniformitarismo (processos constantes ao longo do tempo) e atualmente o Neocatastrofismo reconhece ambas as possibilidades.

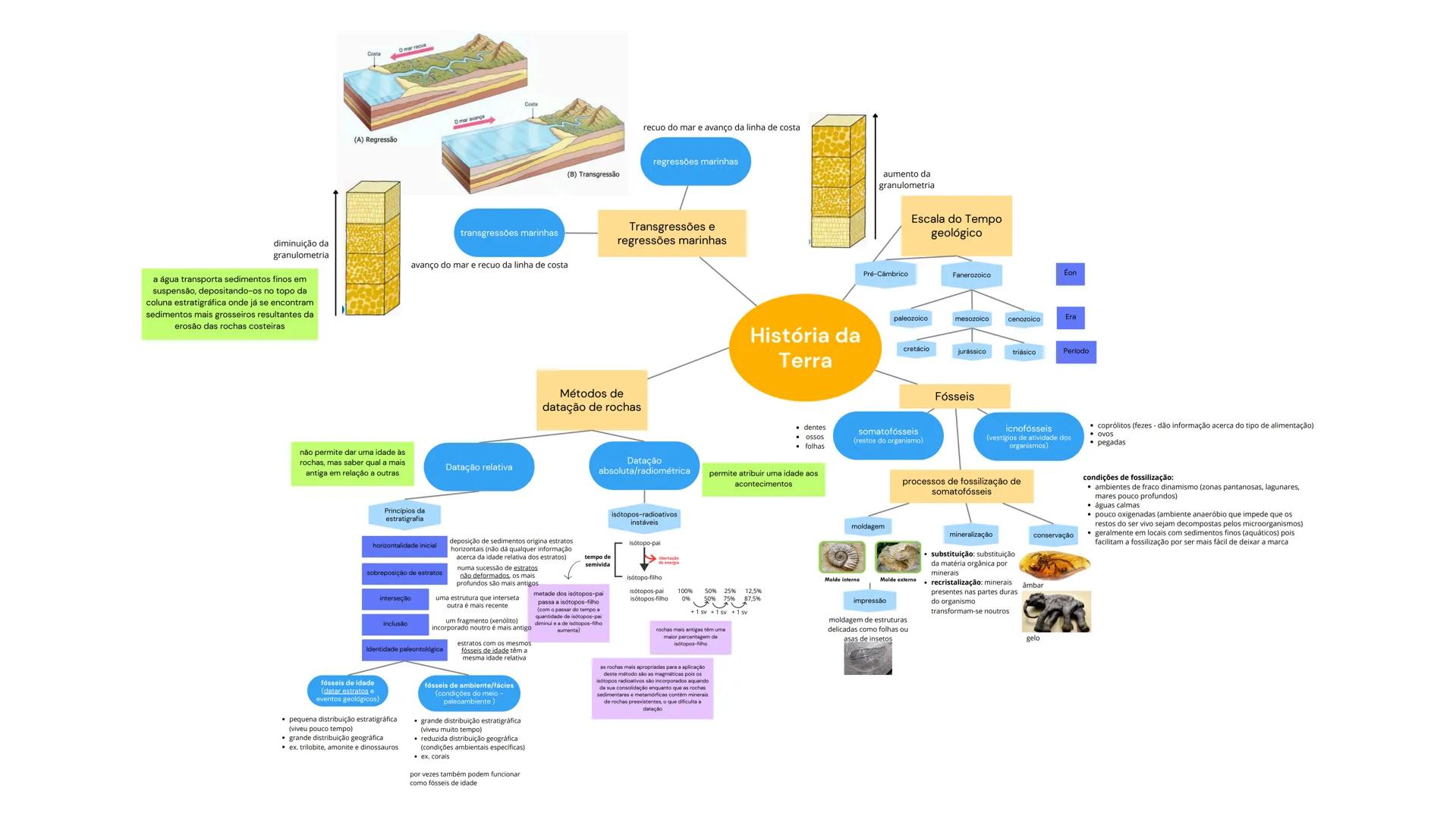

História da Terra e Métodos de Datação

A história da Terra pode ser estudada através de vários métodos que nos ajudam a reconstruir eventos do passado geológico.

Os métodos de datação dividem-se em dois tipos principais. A datação relativa utiliza princípios da estratigrafia para determinar a ordem dos eventos geológicos, sem atribuir idades absolutas. Baseia-se em princípios como:

• Horizontalidade inicial: sedimentos depositam-se em camadas horizontais
• Sobreposição de estratos: camadas mais profundas são mais antigas
• Interseção: estruturas que cortam outras são mais recentes
• Inclusão: fragmentos incluídos noutras rochas são mais antigos

Já a datação absoluta (radiométrica) determina a idade precisa das rochas através da medição da quantidade de isótopos radioativos presentes. Baseia-se no princípio do tempo de semivida - período necessário para que metade dos isótopos-pai se transforme em isótopos-filho.

As transgressões e regressões marinhas são fenómenos que marcaram a história da Terra. Na transgressão, o mar avança sobre o continente, depositando sedimentos finos sobre os grosseiros. Na regressão, o mar recua, alterando o padrão de sedimentação.

🦕 Sabia que os fósseis são ferramentas essenciais na datação? Os fósseis de idade têm curta distribuição estratigráfica e ampla distribuição geográfica, sendo perfeitos para identificar períodos geológicos específicos!

Os fósseis formam-se através de vários processos, incluindo conservação (preservação direta), moldagem (formação de moldes) e mineralização (substituição por minerais), sempre em ambientes específicos que favorecem a fossilização.

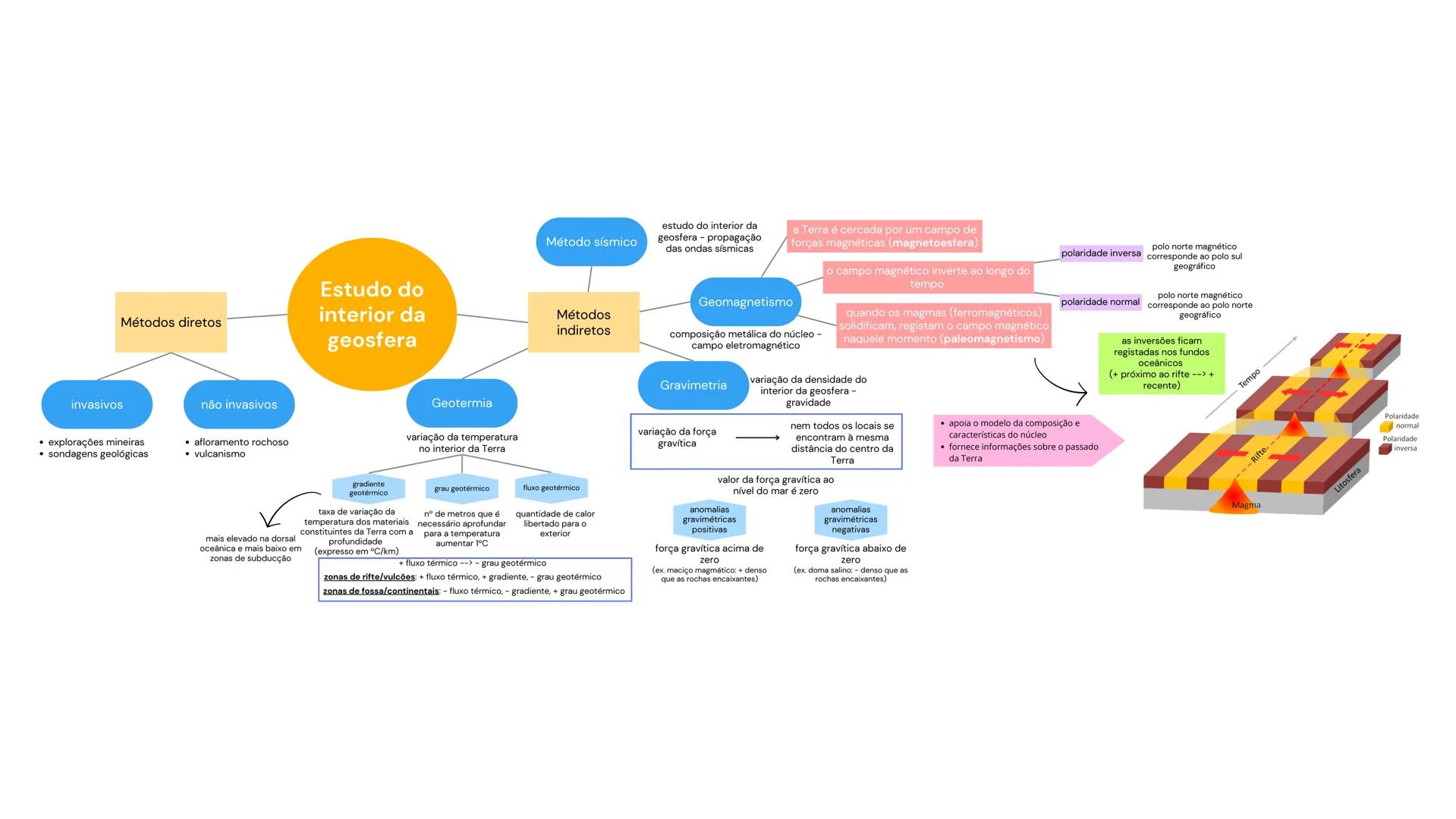

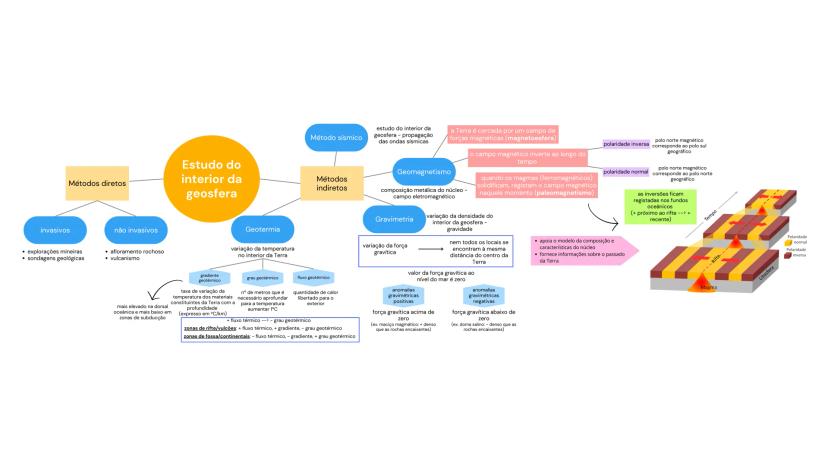

Estudo do Interior da Terra

Para estudar o interior do nosso planeta, os geólogos utilizam métodos diretos e indiretos, já que não podemos simplesmente "abrir" a Terra para ver o seu interior.

Os métodos diretos incluem observações de afloramentos rochosos, explorações mineiras e sondagens geológicas. Porém, estes são limitados às camadas mais superficiais. Para estudar as camadas mais profundas, recorremos aos métodos indiretos como:

• Geotermia: estuda o calor interno da Terra através do gradiente geotérmico (variação da temperatura com a profundidade) e o fluxo geotérmico (quantidade de calor libertado). Em zonas de rifte, o fluxo térmico é mais elevado, enquanto em fossas oceânicas é menor.

• Geomagnetismo: analisa o campo magnético terrestre, originado pelo núcleo metálico. Através do paleomagnetismo (registo do campo magnético em rochas antigas), é possível obter informações sobre o passado da Terra, incluindo as inversões do campo magnético.

• Gravimetria: estuda as variações da força gravítica em diferentes locais, o que permite identificar anomalias gravimétricas positivas (materiais mais densos) ou negativas (materiais menos densos).

O método mais revelador é o método sísmico, que analisa como as ondas sísmicas se propagam pelo interior da Terra. A existência de uma zona de sombra (onde não se detetam ondas S) foi crucial para descobrir que o núcleo externo é líquido.

💡 As ondas sísmicas são como "raios-X" da Terra! Quando mudam de velocidade ou direção, revelam as diferentes camadas internas e suas propriedades.

As descontinuidades (Mohorovicic, Gutenberg e Lehmann) marcam as transições entre as principais camadas da Terra, identificadas precisamente pela mudança no comportamento das ondas sísmicas.

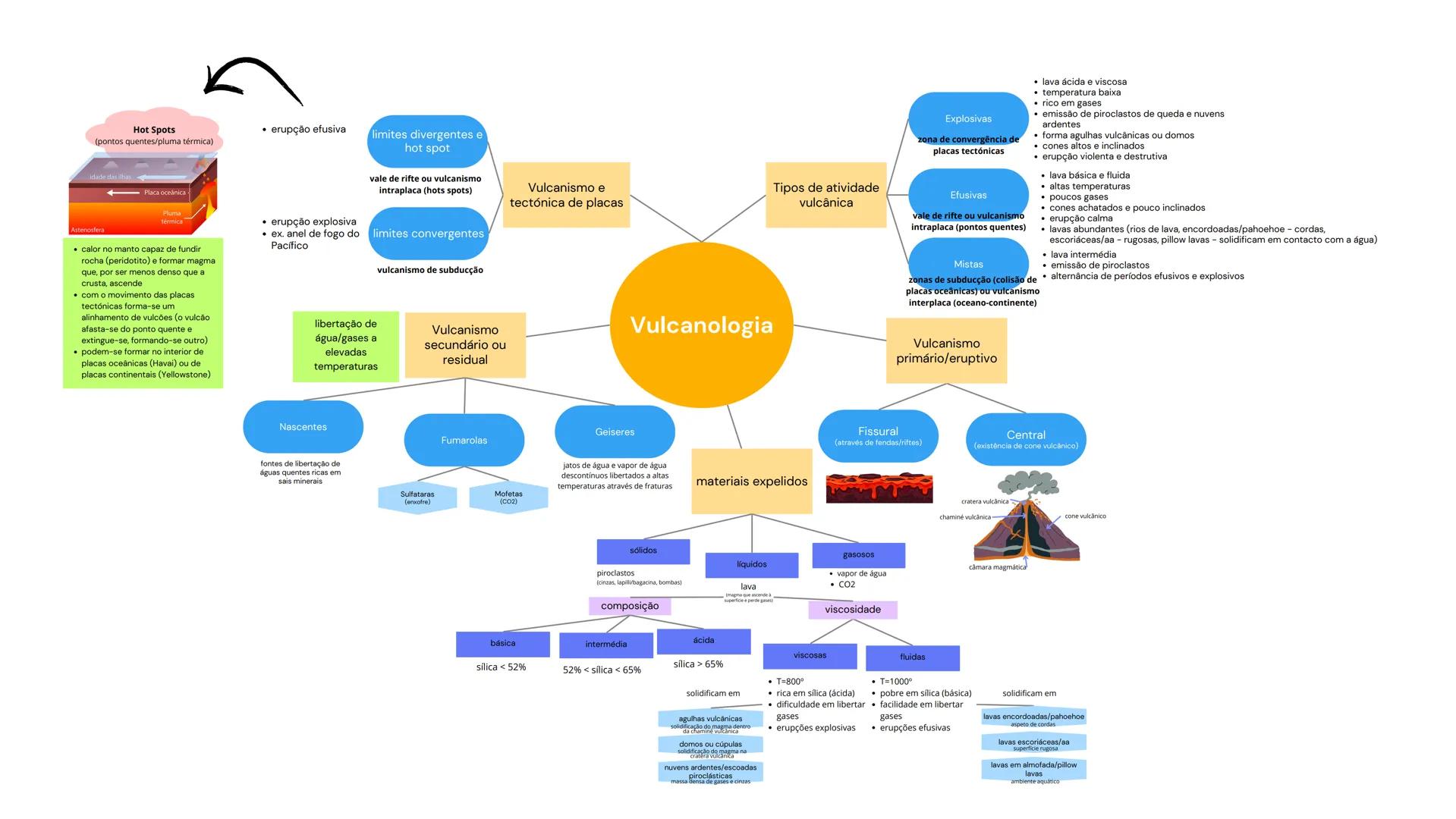

Vulcanismo e Tectónica de Placas

O vulcanismo é um dos fenómenos mais espetaculares da dinâmica terrestre, diretamente relacionado com a tectónica de placas. Os vulcões formam-se em locais específicos:

• Limites divergentes (dorsais oceânicas): caracterizados por vulcanismo efusivo, com lavas básicas e fluidas.
• Limites convergentes (zonas de subducção): apresentam vulcanismo explosivo, com lavas ácidas e viscosas.
• Pontos quentes (hot spots): zonas de vulcanismo intraplaca, como o Havai, onde uma pluma térmica do manto atravessa a litosfera.

A atividade vulcânica pode ser classificada em:

• Efusiva: caracterizada por lavas fluidas, básicas, com alta temperatura e poucos gases. Forma cones achatados e fluxos de lava abundantes.
• Explosiva: com lavas viscosas, ácidas, baixa temperatura e ricas em gases. Forma cones íngremes e produz muitos piroclastos.
• Mista: combina características dos dois tipos anteriores, com alternância entre períodos efusivos e explosivos.

O vulcanismo primário refere-se à emissão de materiais diretamente da câmara magmática, enquanto o vulcanismo secundário inclui manifestações como nascentes termais, fumarolas e geiseres.

🌋 Curiosidade: Enquanto as lavas básicas formam "rios" que fluem facilmente, as lavas ácidas são tão espessas que mal se movem, acumulando-se e formando domos ou agulhas vulcânicas!

Os materiais expelidos incluem piroclastos (sólidos), lava (líquido) e gases, cuja composição e viscosidade determinam o tipo de erupção e as estruturas resultantes.

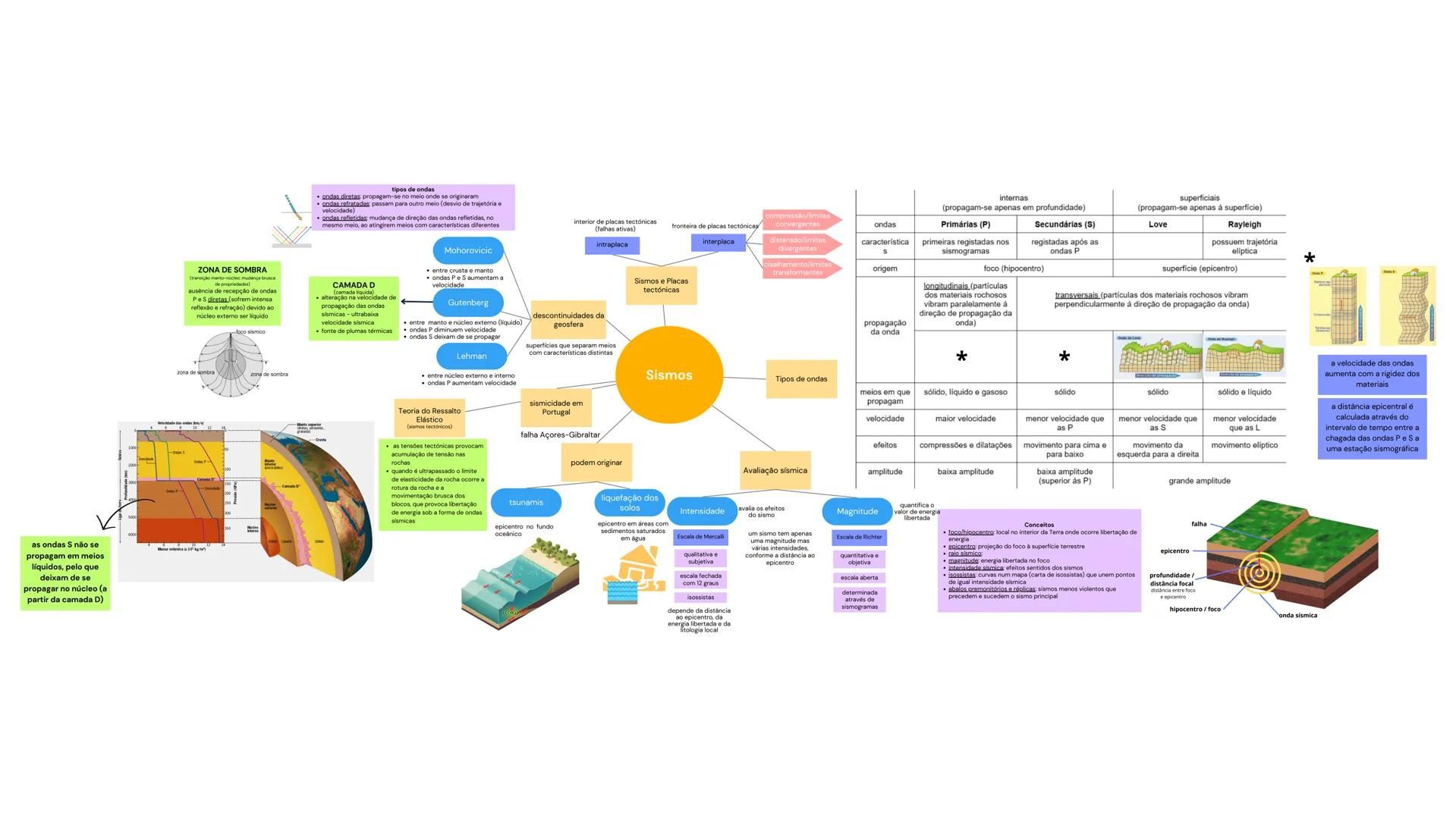

Sismos e Tectónica de Placas

Os sismos são libertações súbitas de energia que se propagam em forma de ondas. A maioria ocorre em limites de placas tectónicas, conforme explica a Teoria do Ressalto Elástico: quando a tensão acumulada nas rochas ultrapassa seu limite de elasticidade, ocorre rutura e libertação de energia.

As ondas sísmicas dividem-se em:

• Ondas internas: propagam-se pelo interior da Terra
  • Ondas P (primárias): longitudinais, mais rápidas, propagam-se em sólidos, líquidos e gases
  • Ondas S (secundárias): transversais, mais lentas, propagam-se apenas em sólidos
• Ondas superficiais (Love e Rayleigh): propagam-se apenas na superfície, causando os maiores danos

O estudo das ondas sísmicas revela informações cruciais sobre o interior da Terra. A zona de sombra (ausência de ondas P e S diretas entre 103° e 143° do epicentro) foi fundamental para determinar que o núcleo externo é líquido.

Para avaliar um sismo, utilizamos dois parâmetros principais:

• Magnitude (Escala de Richter): quantifica a energia libertada no foco, sendo uma medida objetiva
• Intensidade (Escala de Mercalli): avalia os efeitos do sismo nas pessoas, edifícios e ambiente, variando com a distância ao epicentro

🌊 A maioria das pessoas não sabe, mas um tsunami não é uma onda comum. É gerado quando um sismo submarino desloca verticalmente uma grande quantidade de água, criando ondas de enorme comprimento que viajam rapidamente no oceano.

Em Portugal, a sismicidade está associada principalmente à falha Açores-Gibraltar, na fronteira entre as placas Eurasiática e Africana, sendo responsável por sismos históricos como o grande terramoto de Lisboa de 1755.

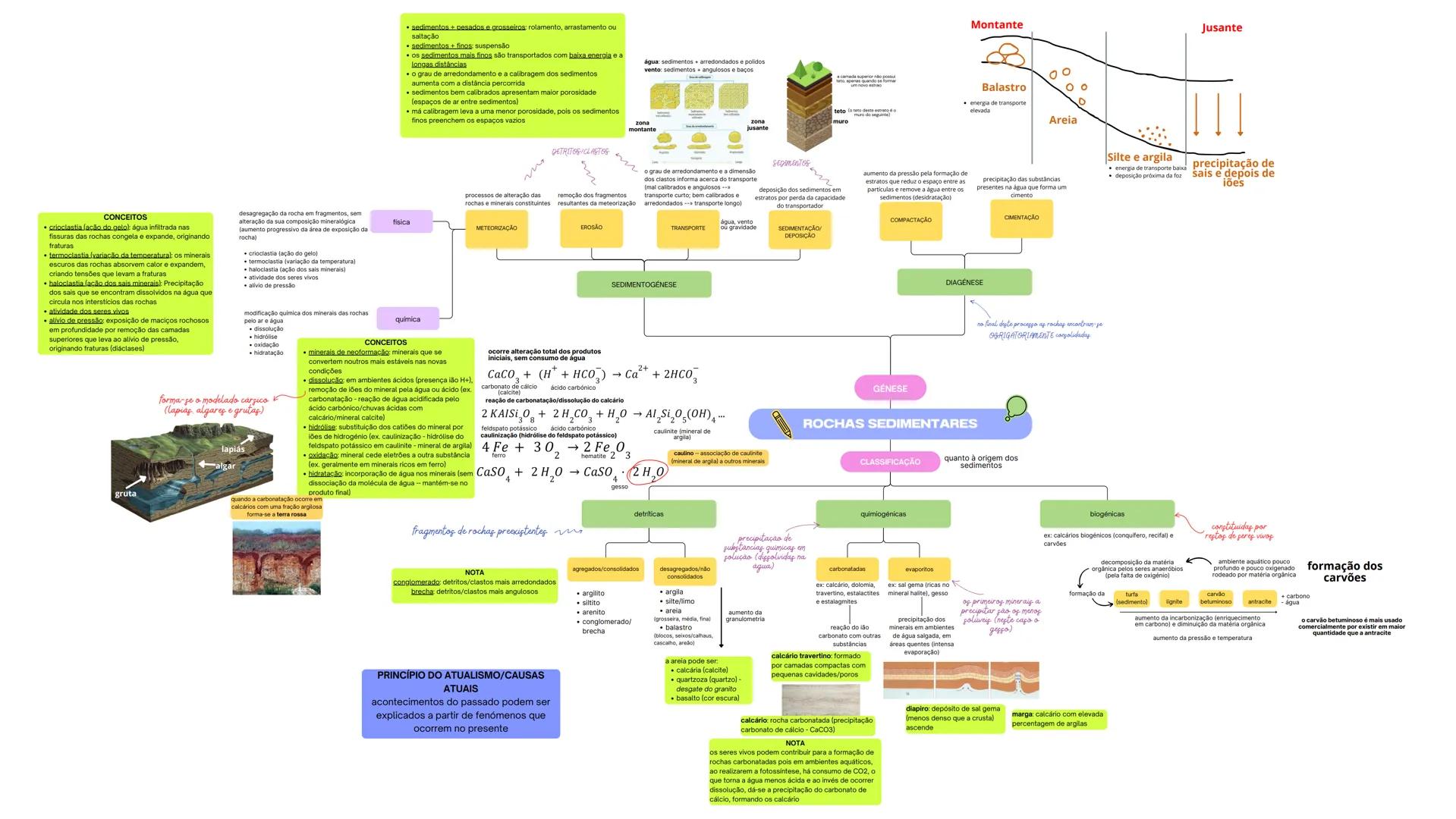

Sedimentos e Rochas Sedimentares

As rochas sedimentares formam-se através de uma sequência de processos: meteorização, erosão, transporte, sedimentação e diagénese. Compreender estes processos é essencial para interpretar a história da Terra.

A meteorização pode ser:

• Física: quebra a rocha sem alterar sua composição química, através de processos como crioclastia (ação do gelo), termoclastia (variações de temperatura) e haloclastia (ação dos sais)
• Química: altera os minerais através de processos como dissolução, hidrólise, oxidação e hidratação

Após a meteorização, os sedimentos são transportados pela água, vento ou gravidade. Durante o transporte, ocorre seleção dos materiais:

• Sedimentos grosseiros deslocam-se por rolamento ou arrastamento
• Sedimentos finos são transportados em suspensão
• O arredondamento e calibragem dos sedimentos aumenta com a distância percorrida

A sedimentação ocorre quando o meio de transporte perde energia e deposita os materiais. Posteriormente, os sedimentos transformam-se em rochas através da diagénese, que inclui processos como compactação (redução do volume) e cimentação (união dos grãos por precipitação química).

🧪 Sabia que o calcário se forma principalmente pela precipitação do carbonato de cálcio em ambientes aquáticos? Além disso, a fotossíntese realizada por seres aquáticos ajuda neste processo, pois consome CO₂ e torna a água menos ácida!

As rochas sedimentares classificam-se em:

• Detríticas: formadas por fragmentos de rochas preexistentes (ex.: argilito, arenito, conglomerado)
• Quimiogénicas: resultantes da precipitação química (ex.: calcário, sal-gema)
• Biogénicas: constituídas por restos de seres vivos (ex.: carvão, calcário recifal)

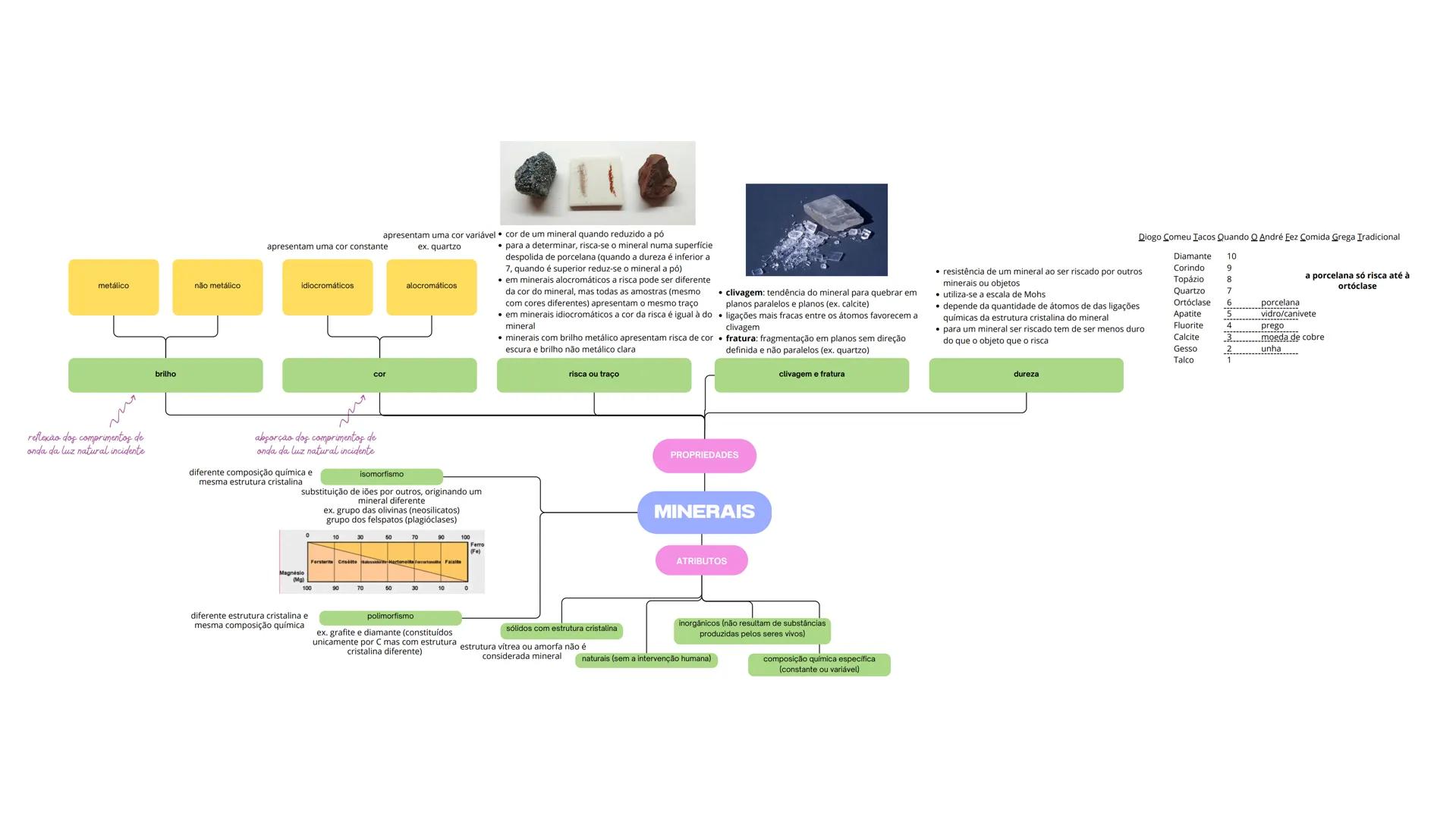

Minerais e suas Propriedades

Os minerais são os blocos de construção das rochas. Para ser considerado um mineral, um material deve ser sólido com estrutura cristalina, inorgânico, natural e com composição química específica.

As principais propriedades dos minerais que nos ajudam a identificá-los incluem:

O brilho refere-se à aparência da superfície do mineral quando reflete a luz. Pode ser metálico (como ouro ou pirite) ou não metálico (como quartzo ou calcite).

A cor resulta da absorção de certos comprimentos de onda da luz. Alguns minerais são idiocromáticos (apresentam sempre a mesma cor) enquanto outros são alocromáticos (podem apresentar várias cores).

A risca ou traço é a cor do mineral reduzido a pó. Para determinar esta propriedade, risca-se o mineral numa placa de porcelana. Em minerais idiocromáticos, a cor da risca é igual à do mineral.

A dureza representa a resistência do mineral a ser riscado. Utiliza-se a escala de Mohs que vai de 1 (talco) até 10 (diamante). Para memorizar a escala, use a frase: "Diogo Comeu Tacos Quando André Fez Comida Grega Tradicional".

💎 Curiosidade: O diamante e a grafite têm exatamente a mesma composição química (carbono puro), mas estruturas cristalinas completamente diferentes, resultando em propriedades físicas radicalmente distintas!

A clivagem refere-se à tendência de um mineral quebrar segundo planos paralelos (como na mica), enquanto a fratura ocorre em planos irregulares (como no quartzo). O isomorfismo ocorre quando minerais têm estrutura cristalina semelhante mas composição química diferente, enquanto o polimorfismo acontece quando minerais têm a mesma composição mas estruturas diferentes.

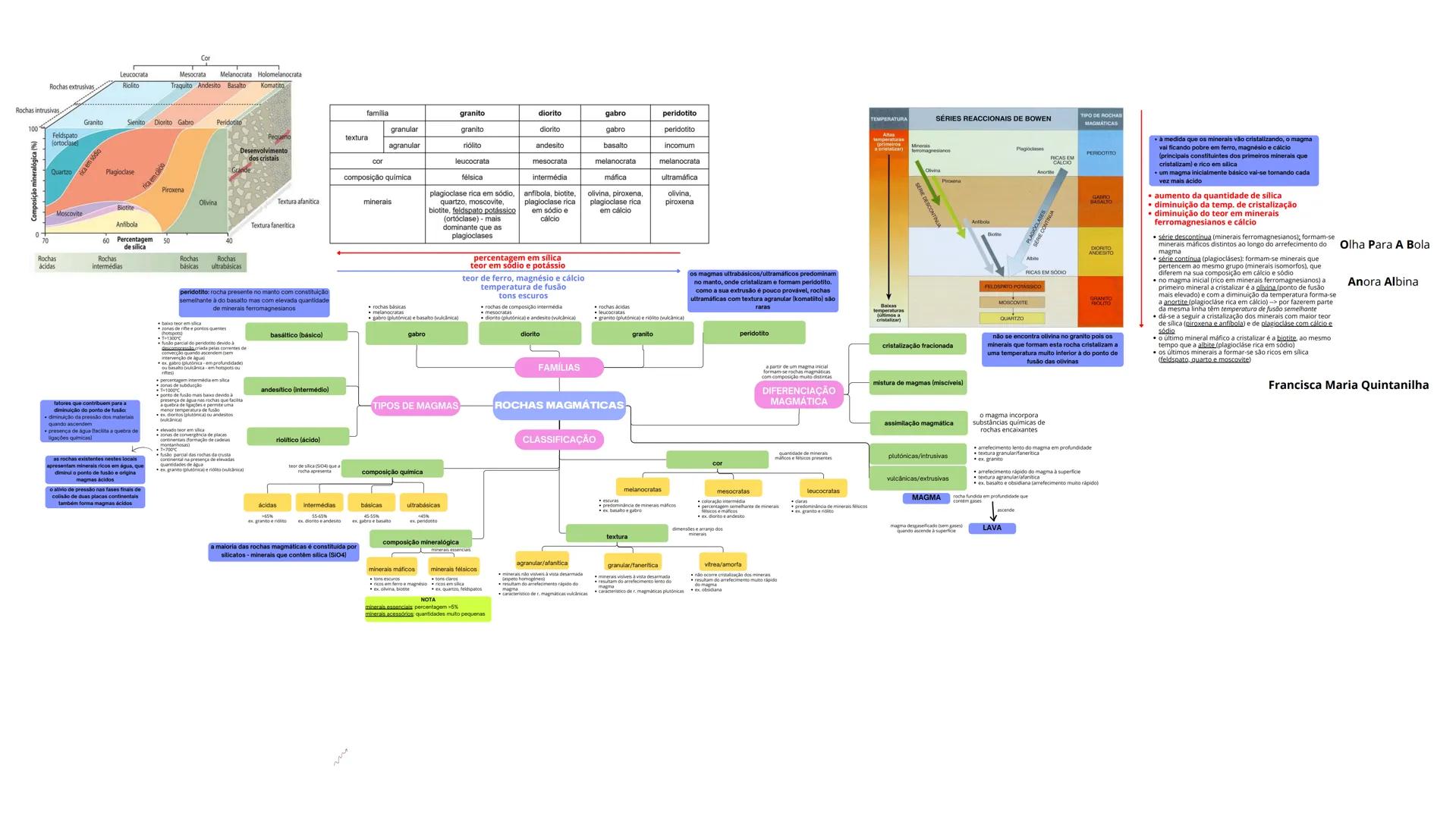

Rochas Magmáticas e sua Formação

As rochas magmáticas formam-se a partir da solidificação do magma, uma mistura fundida de minerais, gases e fragmentos de rocha. Estas rochas são classificadas segundo vários critérios:

Quanto ao local de solidificação:

• Plutónicas/intrusivas: arrefecimento lento em profundidade, resultando em textura granular/fanerítica (cristais visíveis)
• Vulcânicas/extrusivas: arrefecimento rápido à superfície, resultando em textura agranular/afanítica (cristais não visíveis)

Quanto à cor/mineralogia:

• Leucocratas: cor clara, predominam minerais félsicos (quartzo, feldspato)
• Mesocratas: cor intermédia
• Melanocratas: cor escura, predominam minerais máficos (olivina, piroxena)

Quanto à composição química:

• Ácidas: ricas em sílica (>65%), como granito e riolito
• Intermédias: sílica entre 52-65%, como diorito e andesito
• Básicas: sílica <52%, como gabro e basalto
• Ultrabásicas: muito pobres em sílica, como peridotito

A diferenciação magmática explica como um magma inicial pode originar rochas com diferentes composições. Segundo as Séries Reacionais de Bowen, à medida que o magma arrefece, os minerais cristalizam numa sequência previsível:

• Série descontínua (minerais ferromagnesianos): olivina → piroxena → anfíbola → biotite
• Série contínua (plagioclases): ricas em cálcio → ricas em sódio

🔥 Pensa nisto: O mesmo magma pode originar rochas completamente diferentes! Nos níveis mais profundos forma-se gabro, enquanto à superfície forma-se basalto, com a mesma composição química mas texturas diferentes devido à velocidade de arrefecimento.

Os tipos de magma relacionam-se com os ambientes tectónicos: magmas básicos formam-se em zonas de rifte (ex: basaltos), magmas intermédios em zonas de subducção (ex: andesitos) e magmas ácidos em zonas de colisão continental (ex: granitos).

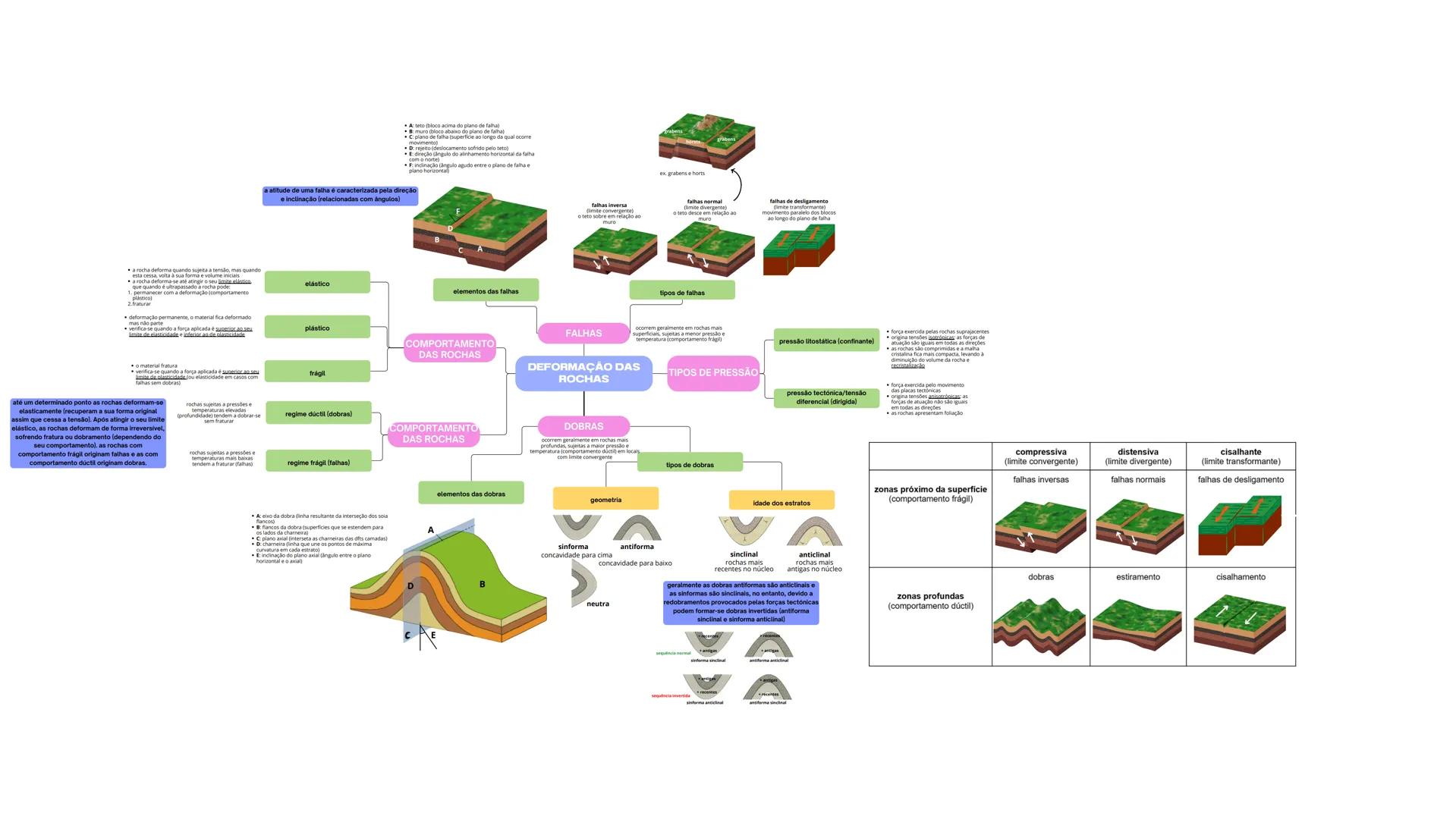

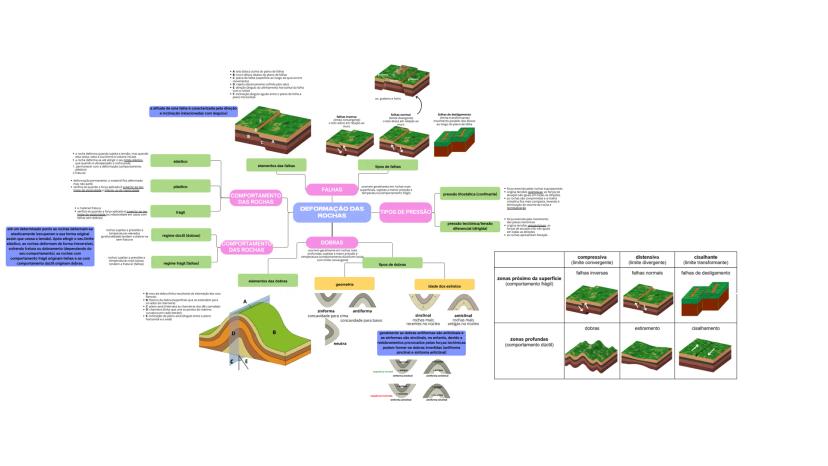

Deformação das Rochas

Quando as rochas são submetidas a forças tectónicas, podem sofrer deformações que revelam a dinâmica interna do planeta. O tipo de deformação depende de vários fatores, incluindo as propriedades das rochas e as condições de pressão e temperatura.

O comportamento das rochas quando sujeitas a tensão pode ser:

• Elástico: a rocha deforma-se, mas retorna à forma original quando a tensão cessa
• Plástico: a deformação é permanente, mas a rocha não parte
• Frágil: a rocha fratura quando é ultrapassado seu limite de resistência

Os principais tipos de deformação são:

Falhas - fraturas nas rochas com deslocamento dos blocos. Seus elementos incluem teto (bloco acima), muro (bloco abaixo), plano de falha e rejeito (deslocamento). Os principais tipos são:

• Falhas normais: ocorrem em regimes distensivos (limites divergentes)
• Falhas inversas: ocorrem em regimes compressivos (limites convergentes)
• Falhas de desligamento: ocorrem em regimes cisalhantes (limites transformantes)

Dobras - ondulações das camadas rochosas sem rutura. Seus elementos incluem eixo da dobra, flancos, plano axial e charneira. Podem ser:

• Antiforma: concavidade para baixo
• Sinforma: concavidade para cima
• Anticlinal: rochas mais antigas no núcleo
• Sinclinal: rochas mais recentes no núcleo

💪 Pensa nas rochas como pessoas: algumas são mais flexíveis e dobram-se sob pressão (comportamento dúctil), enquanto outras são rígidas e quebram facilmente (comportamento frágil)!

O tipo de pressão também influencia a deformação. A pressão litostática atua igualmente em todas as direções, enquanto a pressão tectónica é dirigida, provocando tensões diferentes conforme a direção.
