Gráficos de Posição-Tempo: Distância e Deslocamento Explicados

Gráficos posição-tempo

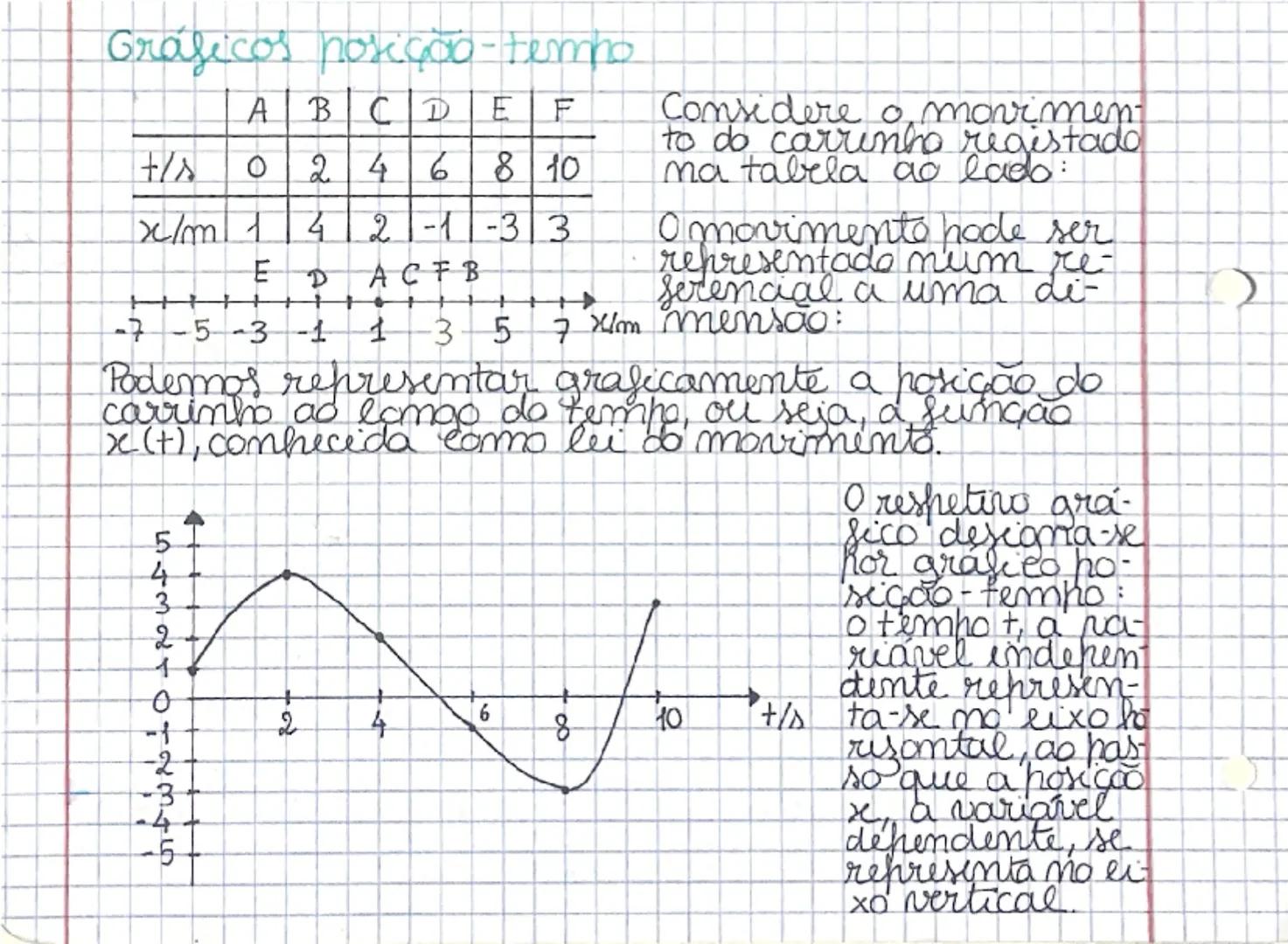

Ao analisar o movimento de um objeto, podemos registar suas posições em diferentes instantes numa tabela. Estes dados podem ser representados num gráfico posição-tempo, que mostra como a posição varia ao longo do tempo.

Num gráfico posição-tempo, o tempo $t$ é a variável independente e aparece no eixo horizontal. A posição $x$ é a variável dependente e é representada no eixo vertical. Esta representação gráfica também é conhecida como lei do movimento.

Para construir o gráfico, marcamos os pontos correspondentes aos pares ordenados (t, x) e traçamos uma linha que une estes pontos. O formato desta linha revela informações importantes sobre o tipo de movimento que o corpo realiza.

💡 O gráfico posição-tempo não mostra a trajetória real do objeto! Ele apenas indica como a posição muda com o tempo, não por onde o objeto passou no espaço.

Interpretação dos gráficos posição-tempo

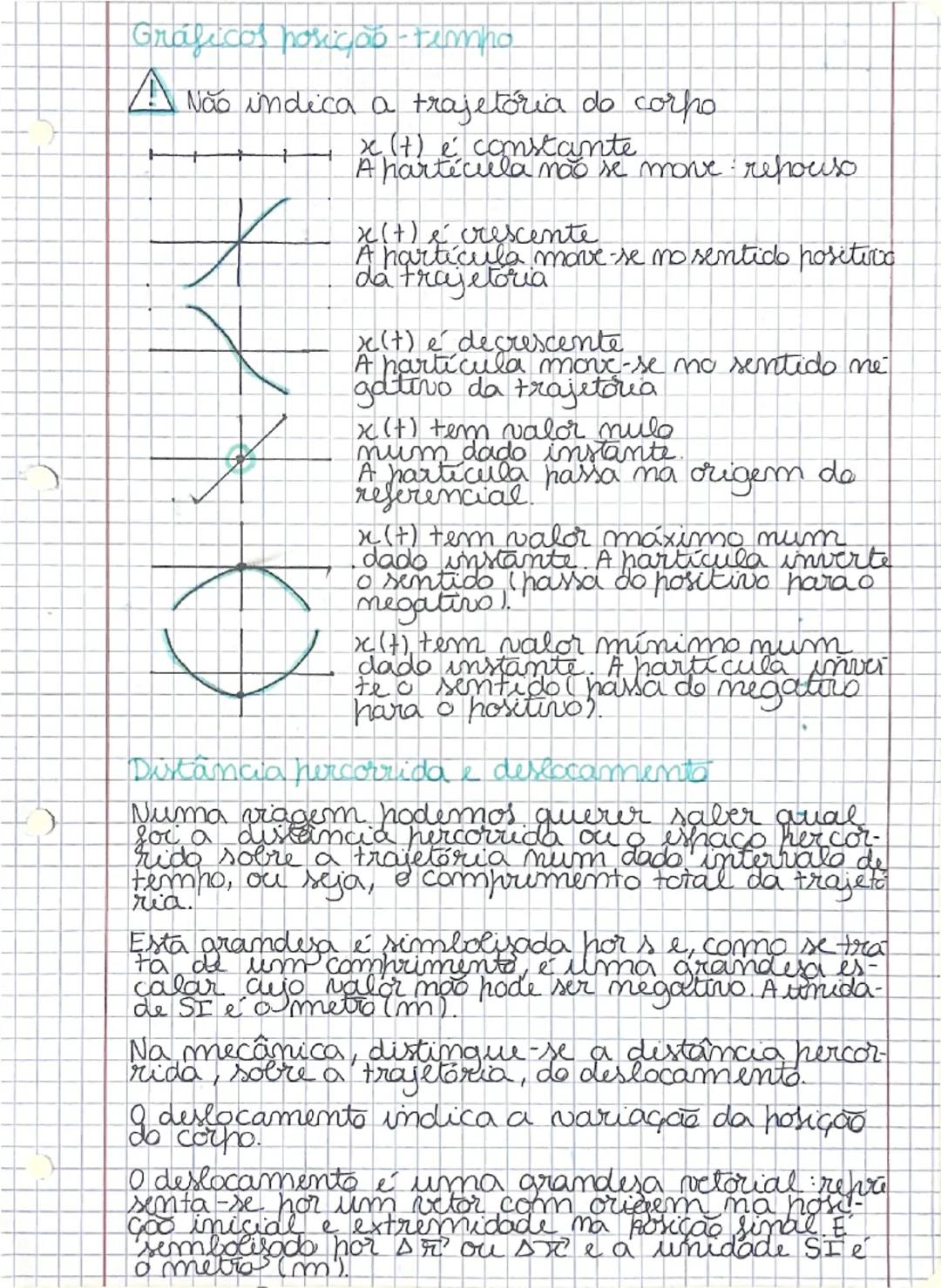

A forma do gráfico posição-tempo revela características importantes do movimento:

Se a função x$t$ é constante, o corpo está em repouso. Se a função x$t$ é crescente, o corpo move-se no sentido positivo da trajetória. Quando x$t$ é decrescente, o movimento ocorre no sentido negativo.

Momentos especiais no gráfico também fornecem informações valiosas. Quando x$t$ é zero num instante, significa que a partícula passa pela origem do referencial. Um valor máximo indica que o corpo inverte o sentido do movimento, passando do sentido positivo para o negativo. Um valor mínimo mostra uma inversão do sentido negativo para o positivo.

Distância percorrida e deslocamento

A distância percorrida $s$ é o comprimento total da trajetória seguida pelo corpo. É uma grandeza escalar e sempre positiva. Já o deslocamento é a variação da posição do corpo, indicando a diferença entre a posição final e inicial.

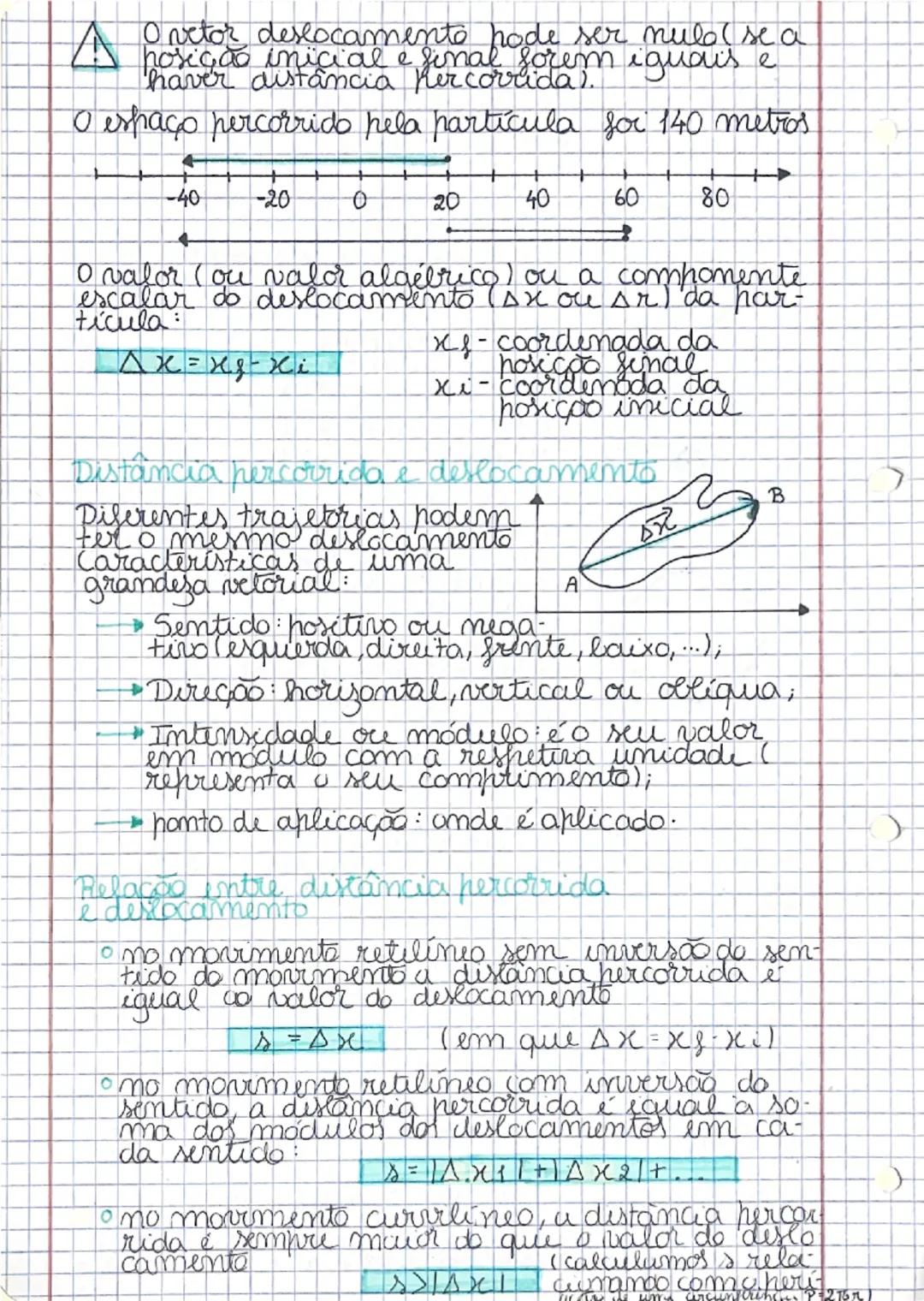

O deslocamento é uma grandeza vetorial representada por Δx ou sx. É calculado pela fórmula: Δx = xf - xi, onde xf é a coordenada da posição final e xi é a coordenada da posição inicial.

Relação entre distância percorrida e deslocamento

O deslocamento e a distância percorrida são conceitos diferentes que nem sempre têm o mesmo valor:

Num movimento retilíneo sem inversão de sentido, a distância percorrida é igual ao valor do deslocamento: s = |Δx|. Quando há inversão de sentido num movimento retilíneo, a distância percorrida é calculada somando os módulos dos deslocamentos em cada sentido: s = |Δx₁| + |Δx₂| + ...

Em movimentos curvilíneos, a distância percorrida é sempre maior que o módulo do deslocamento: s > |Δx|. O vetor deslocamento pode até ser nulo (quando posição inicial e final são iguais), mesmo havendo distância percorrida.

⚠️ Lembra-te: trajetórias diferentes podem ter o mesmo deslocamento! O que importa são apenas os pontos inicial e final.

As características de uma grandeza vetorial como o deslocamento incluem: sentido (positivo ou negativo), direção (horizontal, vertical ou oblíqua), intensidade ou módulo (seu valor numérico) e ponto de aplicação (onde é aplicado).
